事例135(合板等級違い)

こんにちは住宅検査カノムの長井です。


 昨日、今年初の検査に行きました。

 また、いつもどうりの毎日が始まります。


■(1)今回の事例__________________

 ・「構造用合板の強度等級の違い」
 _________________________

 135

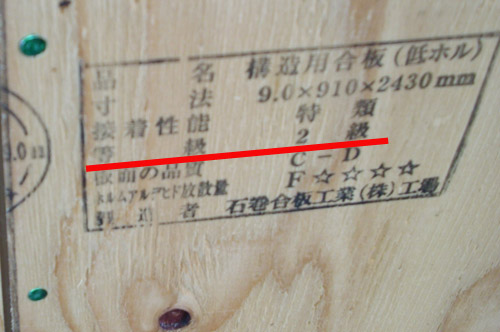

 ◆写真解説 ↑クリックすると拡大します

 2×4 外壁構造用合板

 設計では強度性能1級を指示しているが
 現場は2級が使用されていた。


 ◆内容説明

 まずは1級と2級の違い (Wikipediaより引用)


 「等級は強度により、1級と2級がある。
 1級のものは曲げ性能、面内せん断性能等について
 試験を実施し、特定の基準値を満たしたものを示す。

 2級のものは、そうでないものを示す。
 一般的に構造用合板は2級でもこれらの特性に優れて
 いるため、特別な用途でない限り、壁下地・床下地・
 屋根下地においては2級が主に用いられる。」


 これに補足し「壁倍率」は0.5倍の違いがあります。

 1級の設計に対し2級を使うと
 耐震、耐風の構造的に図面どうりでない。


 単に確認ミス、勘違いで起きうる事例です。



 ◆対策

 「壁量計算書」で構造用合板の等級を確認。
   9mm 1級 3.5倍
        2級 3.0倍

 (注意 外周壁は石膏ボードの倍率がプラスされて
      表示している場合がある。
             石膏ボードは1.0倍)


 あとは現場で合板の刻印の確認。


===========================

■(2)編集後記


 新年早々、サッシの耐火偽装のニュースが出ました。

 問題になったのは枠が樹脂製のサッシ。


 北海道、東北で多く使われたのは
 アルミに比べ断熱性が良いためです。


 建築する地域によっては延焼防止のために
 窓の防火性能が求められます。

 その性能を偽装した事件です。


 昨年、ニチアスが外装材で同様の指摘を受けたり
 これからも出てくるかもしれません。


 防火認定を受けたサッシは
 形が同じでも価格は当然割高です。
 また、長く使うものであるし、万が一の火災時を考えますと

 中国産を日本産として売った食品偽装より

   悪質だと思います。


 近年、設計でこのサッシを使ったことがあり
 気になりカタログを見ますと

 「国内初の防火認定樹脂サッシ」と

 書かれています。

     ・・・・・・・。
