事例139(ホールダウン埋め込み不足)

こんにちは住宅検査カノムの長井です。


 今日も一日 現場

 今日の最高気温15度と聞いて
 昼間の暖かさに期待して出かけます。


■(1)今回の事例_________________

 ・「ホールダウンの埋め込み不足」
 ________________________

 139

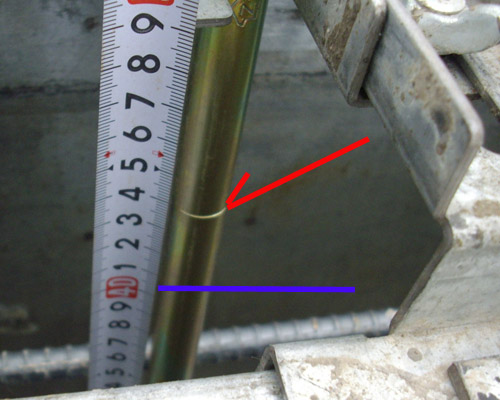

 ◆写真解説 ↑クリックすると拡大します

 ホールダウン金物、基礎への埋め込み不足。
 赤矢印の刻印部までコンクリートに埋め込む必要があるが、
 青印がコンクリート上端レベルで約4CM埋め込み不足。


 ◆内容説明

 ホールダウン金物は木造住宅で
 基礎と柱、上下階の柱などを緊結する金物で
 引張耐力を受け持ちます。

 基礎部では15kN以上が付く場合基礎に埋め込みます。


 一般的なホールダウン金物の埋め込み深さは

   36CM

 写真のようにわざわざ刻印がされていても
 職人さんが気にしていないケースが多い。

 埋め込み深さが足らないと
 当然、所定の耐力は期待できません。



 ◆対策

 検査もしくは職人さんへの徹底。

 ベタ基礎の場合は基礎立ち上がり高さも注意
 基礎高さGL+400mmで
 スラブ天端がGL+40mm以上あると
 360mmをきりやすい。
