事例138(スプリングワッシャーの変形)

こんにちは住宅検査カノムの長井です。


 今週は毎日突然の予定変更などに
 振り回されています。

 「今日の検査・・明日に延ばして欲しい」とか

 しかし、このようにマメな連絡をいただく場合は
 しっかり現場を把握している証拠で
 出来るだけ合わせるようにしています。


■(1)今回の事例________________

 ・「スプリングワッシャーの変形」
 _______________________

 138

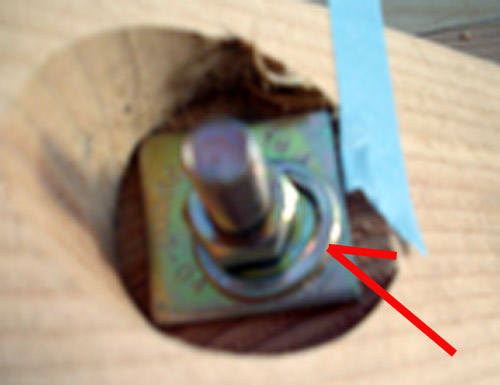

 ◆写真解説 ↑クリックすると拡大します

 木造住宅 火打ち梁端部を固定する
 ボルトのスプリングワッシャーが
 変形して締められている。


 ◆内容説明

 躯体組み立て時に
 ナットを電動工具などで強く締め付けたため
 接合金物のスプリングワッシャーが変形し
 そのまま固定されてしまった例です。

 ナットの緩み防止のためのスプリングワッシャー

 これでは付けた意味が無くなりますし
 ナットの締め付けも中途半端になります。


 スプリングワッシャーは必要なのでしょうか?

 座金だけの現場も良く見ます。
 一度、自動車業界の人に
 「スプリングワッシャーがないのはおかしい」
 と言われたこともあります。

 建築基準法施行令47条2に
 (前略)ボルト締には、ボルトの径に応じ有効な大きさと
 厚さを有する座金を使用しなければならない。

 とあり座金だけあれば法的にはOK。

 これら金物は設計者、施工者が細かく指示する場合と
 躯体納入業者にお任せの場合があります。


 ◆対策

 今回の例はナットの締め付けチェックを行っていれば
 発見できる事項です。
