事例３１５（アンカーボルトの出）

こんにちは住宅検査カノムの長井です。
　
　
　今日飛び入りで入った予定、
　偶然、3件目に予定していた現場から
　
　徒歩2分のところにありました。
　
　移動時間が短いのは助かります。
　
　
　
■（１）今回の事例＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

　 「アンカーボルトの出」
　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　
　

　　

　

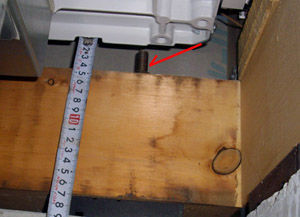

　◆写真解説
　
　アンカーボルト上部の出が必要以上に長い
　＝基礎への埋め込みが４ＣＭも不足していた。
　
　
　◆内容説明
　
　アンカーボルトは基礎へ
　250ｍｍ以上の埋め込みが必要です。
　
　よく使われるアンカーボルトは長さが400ｍｍ。
　250ｍｍ埋め込むと、基礎から上に出る長さは
　150ｍｍ以下となります。
　
　
　基礎の上に載る土台が105ｍｍ、
　基礎パッキンが20ｍｍあると
　
　土台から出るアンカーボルトの寸法は
　たった25ｍｍ。
　
　座金、ナットを取り付ければ
　出る寸法はもっと小さい。
　
　
　不自然に長い場合は、埋め込み不足を疑ったほうが良いです。
　
　
　120ｍｍの土台を使う場合など
　稀に、長さ450ｍｍを使っている会社もあります。
　
　
　基礎と躯体を接合するアンカーボルト、
　間違いなく施工することが重要。
　
　
　
　◆対策
　
　図面が間違ってる。
　図面に記載していない。
　
　どちらかの例が多いです。
　
　図面にきちんと
　アンカーボルトの種類、
　埋め込み深さ（又は、基礎からの出）が記載してあれば、
　ミスする確率はほぼ０に近いでしょう。
　
　
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
