欠陥住宅事例108(床合板釘の不備)

こんにちは住宅検査カノムの長井です。


 昨日、今日とまた大雨ですね。
 午後から事務所で書類作成です


■ 今回の事例__________________

 ・「床合板釘ピッチが広い」
  _______________________

 108

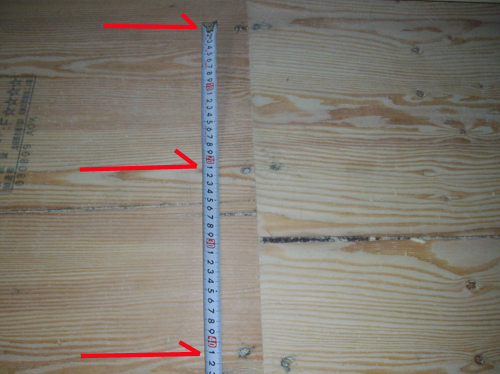

  写真解説:在来工法2階床合板の釘ピッチが広い。
       火打ち梁を省略する場合水平剛性確保
       に必要な釘ピッチは@150mm。
       (写真200mm)

  「大きな吹抜けの家は弱い」 と

 聞いた事ないでしょうか?


 家の強度は壁ばかりに
 目がいきがちですが、
 床面(水平)の剛性も大事です。


 最近、木造在来工法で
 火打ちという斜め材を省略して
 厚さ24mm、28mmなどの合板で
 水平剛性を確保する事が多くなりました。

 せっかくの厚い合板
 しっかり留めないと剛性は出ません。

 基準ですが公庫仕様書 5.8.7に
 N50(構造用)の釘 @150mm以下で
 固定するとあります。


 大工さんたちが知らずにやっている例です。


 現在90%の家はこのような床構造です。
 耐震性もUPすると共に
 上下階の音(振動は別)も軽減します。



 ◆対策

 フローリングを張ると見えなくなり
 あとからはわかりません。

 上棟(建て方完了)時の検査で
 細かく見ることです。
