事例３４６（アンカーボルトの抜け）

こんにちは住宅検査カノムの長井です。
　
　
　ここ最近のいくつかの物件で、私を警戒して、
　何とかごまかそう、逃げようとする業者がいます。
　
　施工によほど自信がないのか
　検査する前からの警戒ぶりは異常です。
　
　
　そんな業者の態度を見ている、
　施主さんは、本当に気の毒です。
　
　
■（１）今回の事例＿＿＿＿＿＿＿＿＿＿＿

　 「アンカーボルトの抜け」
　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　
　
　

　
　

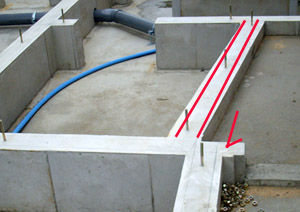

　◆写真解説
　
　アンカーボルトの抜け（矢印部）。
　土台の端部の必要な箇所にない。
　
　その奥は、基礎の角度が悪く、
　土台（赤ラインの位置）が少しズレている。
　
　
　◆内容説明
　
　アンカーボルトの施工忘れ。
　
　職人が気をつけていても、
　1本くらいなら図面を見落としたりする
　ことはよくある。
　
　これは、大手メーカー現場。
　コンクリートの打設前に監督などが
　チェックしていないことが分かります。
　（当社の検査はその工程での依頼はなし）
　
　
　うしろの基礎のズレは
　斜めに配置した基礎の位置を、正確に出せなったもの。
　
　これも品質管理を、職人任せにした結果です。
　
　
　
　◆対策
　
　アンカーボルトは工事が進むと
　あとから見えなくなる。
　
　事前、もしくは見える段階できちんと確認をする。
　
　
　
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

■（２）編集後記
　
　
　当社が持っている検査機材を紹介します。
　

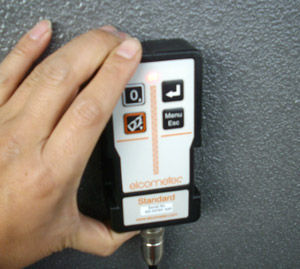

　今回は「鉄筋探査機」
　
　
　

　鉄筋はコンクリートで覆われてしまうと
　目視することは不可能です。
　
　
　見えない鉄筋をどうやって調べるか。
　
　Ｘ線撮影という方法もありますが、
　放射線の周囲への影響や、費用の高さから
　選択するケースは稀です。
　
　そうなると、やはり「鉄筋探査機」が主流になります。
　
　この機械を簡単に説明すると
　　「性能がよい金属探知機」
　
　
　これで鉄筋の何がわかるのか
　
　・平面的な位置
　・かぶり（表面から鉄筋までの距離）
　・鉄筋径など
　
　
　使用後、よく指摘にあがるのは
　・鉄筋を切断している。
　・かぶり不足の2点です。
　

　この機械は結構高額です。
　自社で持っていない検査会社の方が、多いと思います。
　

　
　
