欠陥住宅事例104(土台ジョイント不備)

こんにちは住宅検査カノムの長井です。


 今日、午前中検査に伺いましたが
 いつもより涼しかったです。



■ 今回の事例__________________

 ・「アンカーボルトの位置が悪い」
  _______________________

 104


 今回から、写真を拡大できるようにしました。
 (以前のものは時間があれば対応したいと思います)

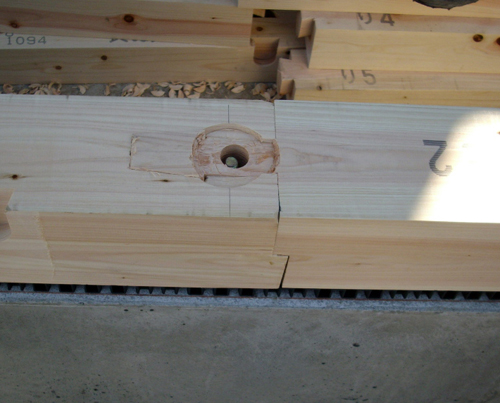

 写真解説:木造の土台ジョイント部、
       アンカーボルトの位置が悪い。
       右側が左側を押さえているが
       アンカーが左過ぎて押さえがきかない。

 基礎と躯体をつなぐ重要な部材
 「土台」のジョイント部。

 写真を見て頂くと

 右側が左側の上に一部載って
 上から抑えています。


 つまり抑え側の右側にアンカーボルトがないと
 きちんと固定できないのに
 アンカーボルトはジョイント部にあり
 抑えの効果はありません。


 押さえが悪いと地震時などに基礎から
 浮き上がる可能性がありダメです。




 ◆対策

 土台のジョイントと基礎のアンカーボルト位置
 の計画が悪いか

 施工ミスがあると今回のようになります。


 計画時は口をはさみにくいので
 施工者側での図面チェックがまず一番です。

 施主側にしたら
  「アンカーボルトの位置大丈夫ですか?」
 などと注意を促すなどが有効でしょう
